Symphony I/O moduly

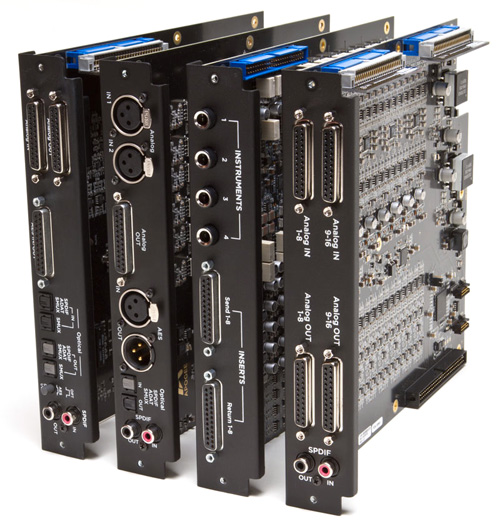

Kouzlo je v modularitě

Vstupní a výstupní moduly jsou duší zvuku převodníků Symphony I/O a reprezentují 30 let zkušeností a úspěchů Apogee v oblasti vývoje a výroby digitálních audio zařízení. Tyto výkonné moduly jsou srdcem studia umožňující nahrát superiorně znějící digitální nahrávky. Celkem 4 dostupné I/O (vstupní a výstupní) moduly a 8 kanálový modul mikrofonního předzesilovače máte na výběr spolu s základními konfiguracemi pro možnost růstu vašeho studia.

I/O (vstupní/výstupní) moduly:

2×6 Analogových vstupů/výstupů + 8×8 optických vstupů/výstupů+AES vstup/výstup
8×8 Analogových vstupů/výstupů + 8×8 optických+AES vstupů/výstupů
16×16 Analogových vstupů/výstupů
8 Mikrofonních oředzesilovačů

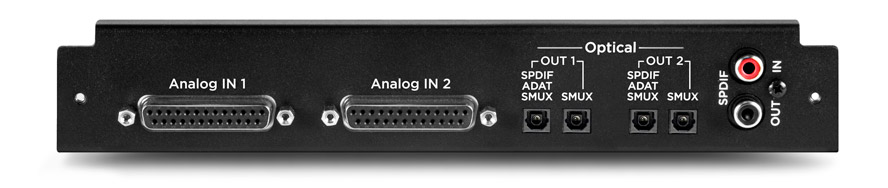

16 Analogových vstupů + 16 optických výstupů

Základní konfigurace:

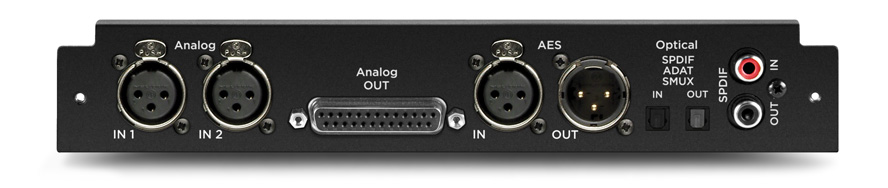

2 Analog vstup/6 Analog výstup A2X6

8 kanálů VSTUPŮ/VÝSTUPŮ celkem

Vstupy

Analogový vstup: 2 symetrické vstupy, XLR konektor
AES-EBU digitální vstup: stereo, XLR konektor
Optický digitální vstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru

ADAT: 8 kanálů 44.1-48 kHz
SMUX: 4 kanály, 88.2-96 kHz
SPDIF: 2 kanály až 192 kHz

Koax vstup: SPDIF – 1 RCA konektor

Výstupy

Analogový výstup: 6 symetrických kanálů, DSUB 25-pin konektor
AES-EBU digitální výstup: stereo, XLR konektor
Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru

ADAT: 8 kanálů 44.1-48 kHz
SMUX: 4 kanály, 88.2-96 kHz
SPDIF: 2 kanály až 192 kHz

Koax výstup: SPDIF – 1 RCA konektor

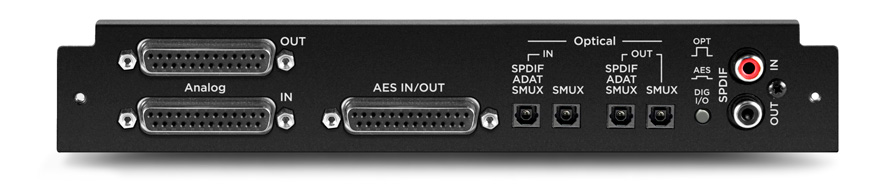

8 Analog vstup/výstup + 8 AES +8 optika vstup/výstup A8X8

8 kanálů analogových VSTUPŮ/VÝSTUPŮ a až 8 kanálů digitálních VSTUPŮ/VÝSTUPŮ zároveň s přepínáním formátu digitálních VSTUPŮ/VÝSTUPŮ AES/EBU a optika

Vstupy

Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
AES-EBU digitální vstup: 8 symetrických kanálů, DSUB 25-pin konektor (192k single wide kompatibilní)
Optický digitální vstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru

ADAT: 8 kanálů 44.1-48 kHz
SMUX: 4 kanály, 88.2-96 kHz
SPDIF: 2 kanály až 192 kHz

Koax vstup: SPDIF – 1 RCA konektor

Výstupy

Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
AES-EBU digitální výstup: 8 symetrických kanálů, DSUB 25-pin konektor (192k single wide kompatibilní)
Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru

ADAT: 8 kanálů 44.1-48 kHz
SMUX: 4 kanály, 88.2-96 kHz
SPDIF: 2 kanály až 192 kHz

Koax výstup: SPDIF – 1 RCA konektor

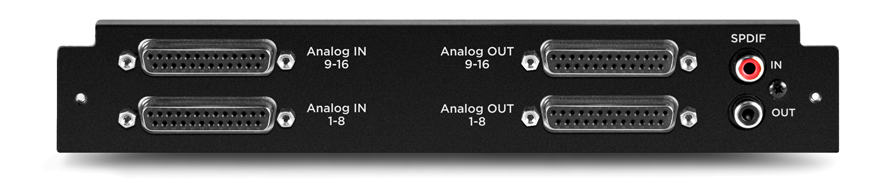

16 Analog vstup/výstup A16X16

16 kanálů analogových VSTUPŮ/VÝSTUPŮ celkem

Vstupy

Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
Koax vstup: SPDIF – 1 RCA konektor

Výstupy

Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
Koax výstup: SPDIF – 1 RCA konektor

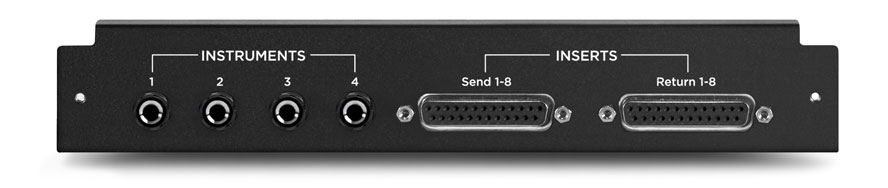

8 kanálů mikrofonní předzesilovač A8MP

8 Mikrofonních předzesilovačů, 4 nástrojové vstupy a 8 inzertů

Mikrofonní předzesilovače

8 digitálně řízených, 85 dB mikrofonních předzesilovačů
Pro připojení tohoto modulu musí být namontován jakýkoliv jiný vstupní modul ve druhém slotu
Volitelné 48 V fantomové napájení, Soft Limit a otáčení fáze

Vítěz 2012 TEC Award v oblasti Mikrofonních předzesilovačů

Vstupy

4 HI-Z 1/4″ nástrojové vstupy (s vysokou impedancí) pro přímé připojení např. el.kytary a pod.

Inzerty

8 plně symetrických inzertů

Send 1-8 a Return 1-8 2 xDSUB 25-pin konektor

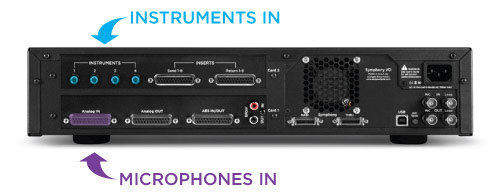

Jak pracuje modul mikrofonních předzesilovačů ?

Modul mikrofonních předzesilovačů rozšiřuje funkcionalitu jakéhokoliv analogového vstupního modulu přidáním mikrofonních předzesilovačů před stávající linkové vstupy.
Dále přímé připojení (insert) mezi mikrofonní předzesilovač a analogový vstup.
