Kouzlo je v modularitě
Vstupní a výstupní moduly jsou duší zvuku převodníků Symphony I/O MKII a reprezentují 30 let zkušeností a úspěchů Apogee v oblasti vývoje a výroby digitálních audio zařízení. Tyto výkonné moduly jsou srdcem vašeho studia umožňující nahrát superiorně znějící digitální nahrávky. Celkem 3 I/O (vstupní a výstupní) moduly a 8 kanálový modul mikrofonního předzesilovače máte na výběr spolu se základními konfiguracemi pro možnost růstu vašeho studia. Pro jetě širší možnosti jsou tu moduly řady Connect.
I/O (vstupní/výstupní) moduly:
- 2×6 SE Analogových vstupů/výstupů + 8×8 optických vstupů/výstupů+AES vstup/výstup
- 8×8 S2 Analogových vstupů/výstupů + 8×8 optických+AES vstupů/výstupů
- 16×16 S2 Analogových vstupů/výstupů
- 8 Mikrofonních předzesilovačů
- 16 Analogových vstupů + 16 optických výstupů
Connect (vstupní/výstupní) moduly s mikr. předzesilovači:
- Connect 8×8 MP 8 Analogových vstupů/výstupů + 8 optických nebo AES vstupů/výstupů
- Connect 16 MP 16 Analogových vstupů/16 digitálních výstupů
Základní konfigurace:

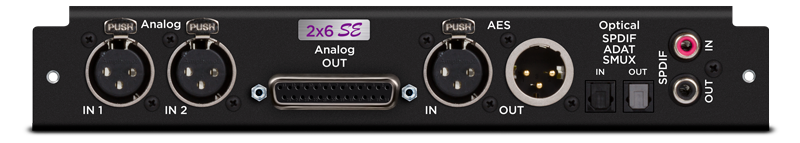

2 Analog vstup/6 Analog výstup A2X6 SE
8 kanálů VSTUPŮ/VÝSTUPŮ celkem
Vstupy
- Analogový vstup: 2 symetrické vstupy, XLR konektor
- AES-EBU digitální vstup: stereo, XLR konektor
- Optický digitální vstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru
- ADAT: 8 kanálů 44.1-48 kHz
- SMUX: 4 kanály, 88.2-96 kHz
- SPDIF: 2 kanály až 96 kHz
- Koax vstup: SPDIF – 1 RCA konektor až 192 kHz
Výstupy
- Analogový výstup: 6 symetrických kanálů, DSUB 25-pin konektor
- AES-EBU digitální výstup: stereo, XLR konektor
- Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru
- ADAT: 8 kanálů 44.1-48 kHz
- SMUX: 4 kanály, 88.2-96 kHz
- SPDIF: 2 kanály až 96 kHz
- Koax výstup: SPDIF – 1 RCA konektor až 192 kHz
8 Analog vstup/výstup + 8 AES +8 optika vstup/výstup 8X8S2
8 kanálů analogových VSTUPŮ/VÝSTUPŮ a až 8 kanálů digitálních VSTUPŮ/VÝSTUPŮ zároveň s přepínáním formátu digitálních VSTUPŮ/VÝSTUPŮ AES/EBU a optika
Vstupy
- Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
- AES-EBU digitální vstup: 8 symetrických kanálů, DSUB 25-pin konektor (192k single wide kompatibilní)
- Optický digitální vstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru
- ADAT: 8 kanálů 44.1-48 kHz
- SMUX: 4 kanály, 88.2-96 kHz
- SPDIF: 2 kanály až 192 kHz
- Koax vstup: SPDIF – 1 RCA konektor
Výstupy
- Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
- AES-EBU digitální výstup: 8 symetrických kanálů, DSUB 25-pin konektor (192k single wide kompatibilní)
- Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru
- ADAT: 8 kanálů 44.1-48 kHz
- SMUX: 4 kanály, 88.2-96 kHz
- SPDIF: 2 kanály až 192 kHz
- Koax výstup: SPDIF – 1 RCA konektor
16 Analog vstup/výstup 16X16S2
16 kanálů analogových VSTUPŮ/VÝSTUPŮ celkem
Vstupy
- Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
- Analogový vstup: 8 symetrických kanálů, DSUB 25-pin konektor
- Koax vstup: SPDIF – 1 RCA konektor
Výstupy
- Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
- Analogový výstup: 8 symetrických kanálů, DSUB 25-pin konektor
- Koax výstup: SPDIF – 1 RCA konektor
8 kanálů mikrofonní předzesilovač A8MP
8 Mikrofonních předzesilovačů, 4 nástrojové vstupy a 8 inzertů
Mikrofonní předzesilovače
- 8 digitálně řízených, 85 dB mikrofonních předzesilovačů
- Pro připojení tohoto modulu musí být namontován jakýkoliv jiný vstupní modul ve druhém slotu
- Volitelné 48 V fantomové napájení, Soft Limit a otáčení fáze
Vítěz 2012 TEC Award v oblasti Mikrofonních předzesilovačů
Vstupy
- 4 HI-Z 1/4″ nástrojové vstupy (s vysokou impedancí) pro přímé připojení např. el.kytary a pod.
Inzerty
- 8 plně symetrických inzertů
- Send 1-8 a Return 1-8 2 xDSUB 25-pin konektor
Jak pracuje modul mikrofonních předzesilovačů ?
Modul mikrofonních předzesilovačů rozšiřuje funkcionalitu jakéhokoliv analogového vstupního modulu přidáním mikrofonních předzesilovačů před stávající linkové vstupy.
Dále přímé připojení (insert) mezi mikrofonní předzesilovač a analogový vstup.
MODULY ŘADY CONNECT
8 Analog vstup/výstup + 8 mikr. předzesilovač AES/Optický vstup/výstup Connect 8x8MP
8 kanálů analogových VSTUPŮ/VÝSTUPŮ s mikrofonními předzesilovači až 8 kanálů digitálních VSTUPŮ/VÝSTUPŮ zároveň
Vstupy
- Analogový vstup: 8 symetrických kanálů, 8 mikrofonních předzesilovačů DSUB 25-pin konektor
- Optický NEBO AES/EBU digitální vstup: formáty ADAT, SMUX & SPDIF na 2 Toslink konektorech nebo DSUB 25-pin konektor
- Koax vstup: SPDIF – 1 RCA konektor
Výstupy
- Analogový výstup: 8 symetrických kanálů na DSUB 25-pin konektoru
- Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 1 Toslink konektoru nebo AES/EBU na DSUB 25-pin konektoru
- AES/EBU: 8 kanálů až 192 kHz
- ADAT: 8 kanálů 44.1-48 kHz
- SMUX: 4 kanály, 88.2-96 kHz
- SPDIF: 2 kanály až 192 kHz
- Koax výstup: SPDIF – 1 RCA konektor
16 Analog vstup + 16 mikr. předzesilovač AES/Optický výstup – Connect 16 MP
16 kanálů analogových VSTUPŮ s mikrofonními předzesilovači a 16 kanálů digitálních VÝSTUPŮ
Vstupy
- Analogový vstup: 16 symetrických kanálů, 16 mikrofonních předzesilovačů na 2 DSUB 25-pin konektorech
- Koax vstup: SPDIF – 1 RCA konektor
Výstupy
- Optický digitální výstup: formáty ADAT, SMUX & SPDIF na 4 Toslink konektorech nebo AES/EBU na 2 DSUB 25-pin konektorech
- AES/EBU: 16 kanálů až 192 kHz
- ADAT: 16 kanálů 44.1-48 kHz
- SMUX: 8 kanálů, 88.2-96 kHz
- SPDIF: 4 kanály až 192 kHz
- Koax výstup: SPDIF – 1 RCA konektor

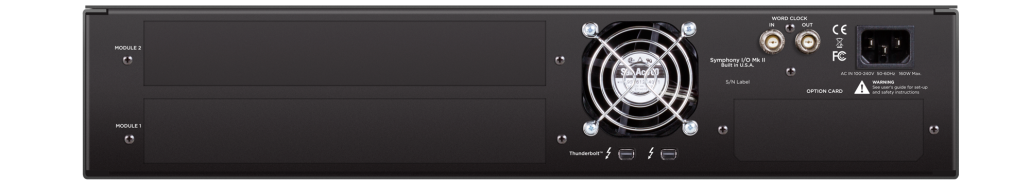

Symphony I/O MKII Thunderbolt šasi (bez modulů vstupů/výstupů)
Prázdné šasi s Thunderbolt konektivitou
- Možno instalovat moduly současné i předchozí generace
Symphony I/O MKII Thunderbolt karty připojovacího rozhraní
Thunderbolt, DANTE, Pro Tools HD a SoundGrid konektivita
Thunderbolt karta
- nutná instalace v autorizovaném servisu
DANTE + Pro Tools HD karta
- nutná instalace v autorizovaném servisu
SOUNDGRID karta
- nutná instalace v autorizovaném servisu
Pro Tools HD karta
- nutná instalace v autorizovaném servisu
